Voltage Divider Bias

VOLTAGE DIVIDER BIAS

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Video Simulasi & Demo

5. Kondisi

6. Download File

 1. Prosedur[kembali]

4.3 Voltage Divider Bias

    a. Buatlah rangkaian seperti gambar 2.5 dengan sumber DC.

    b. Atur Vcc sebesar 12 Volt DC.

    c. Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VC, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.

 2. Hardware [kembali]

4.3 Voltage Divider Bias

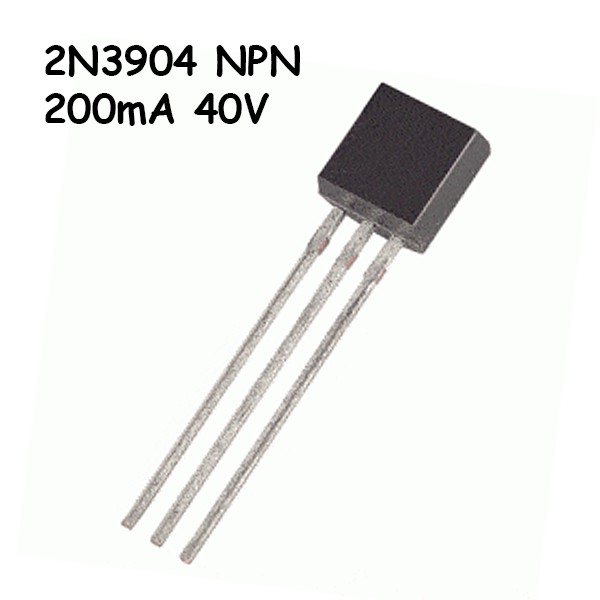

    a. transistor 2N3904

    b. power supply

    c. resistor

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

Prinsip Kerja

Power supply akan mengeluarkan output sebesar 5V sehingga arus mengalir dari power supply ke kaki B transistor. Vcc mengeluarkan output sebesar 12 V sehingga arus mengalir ke kaki R1 dan C transistor sehingga terbaca I_R1 dan V_RB. Kemudian, I_R1 akan terbagi ke IB dan I_R2. Pertama, arus dari kaki B akan mengalir ke kaki E lalu ke ground sehingga terbaca V_BE. Kemudian, jika V_BE > 0,6 V maka arus dari kaki C akan mengalir ke kaki E lalu ke ground sehingga terbaca V_CE. Perbedaan dengan self bias, yaitu terdapat R1 dan R2 yang akan membagi tegangan V_CE.

 4. Video Simulasi & Demo [kembali]

Video Simulasi

Video Demo

 5. Kondisi [kembali]

  6. Download File [kembali]

Pra-praktikum :

• Tugas Pendahuluan [download]

Praktikum :

• Rangkaian percobaan 3 [download]
• Datasheet transistor [download]
• Datasheet resistor [download]

Pasca-praktikum :

• Laporan Akhir [download]
